Kopplingsnipplar AAE / AAI / AAU / TX

Kopplingsnipplar

Kopplingsnipplar från REHOBOT för hydrauliska system är lösningen för i stort sett alla anslutningsrelaterade problem. Vänligen observera att tätningar inte är inkluderade.

Offertförfrågan

Produktbeskrivning

Kopplingsnipplar från REHOBOT för hydrauliska system är lösningen för i stort sett alla anslutningsrelaterade problem. Vänligen observera att tätningar inte är inkluderade.

* AAE505 – Kopplingsnippel med svivlande funktion (innan åtdragning).

** AAU241 – AAE506 – kopplingsnipplar är avsedda för ultrahöga trycksystem och det är av yttersta vikt att korrekta komponenter väljs, annars finns risk för både person och materiella skador.

AAU241: hane G 1/4″ med utv. 120° tätningskona / hane 9/16″-18 UNF med utv. 60° tätningskona.

AAU242: hane G 1/4″ med utv. 120° tätningskona / hane 9/16″-18 UNF med inv. 60° tätningskona

AAU243: 2 x hane G 1/4″ med utv. 120° tätningskona

AAU244: hane 9/16”-18 UNF med utv. 60° tätningskona / hane M16x1,5 med utv. 60° tätningskona

AAU245: hane G1/4” med utv. 120° tätningskona / hane M16x1,5 med utv. 60° tätningskona

AAE506: hane 9/16”-18 UNF med utv. 60° tätningskona / hona M16x1,5 med inv. 60° tätningskona



Artikelnummer   För gängtyp
1044650 G 1/8″
17009 G 1/4″
16217 G 3/8″
14192 G 1/2″

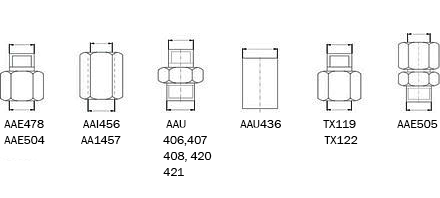

Ritning

Offertförfrågan

Kontaktformulär

Produktlista

Namn Art.nr Max. arbetstryck MPa Längd mm A Utv. gänga B Utv. gänga C Inv. gänga D Inv. gänga
AAE478 19911 80 – G 1/4″ – G3/8″ –
AAE482 19913 80 13 G 3/8″ – G 1/4″
AAE487 19445 100 12 G 1/2″ – G 1/4″ –
AAE497 22354 100 24 NPTF 3/8″-18 – G 1/4″ –
AAE498 22355 100 22 G 1/4″ – NPTF 1/4″-18 –
AAE499 22356 80 25 G 1/4″ – NPTF 3/8″-18 .
AAE502 28613 80 19 G 1/4″ – G 1/4″ –
AAE504 45021 150 25 G 1/4″ – G 1/4″ –
AAE505* 37721, Svivlande nippel 80 – G 1/4″ – G 1/4″ –
AAI456 19905 80 25 – – G 1/4″ G 1/4″
AAI457 19906 80 35 – – G 1/4″ G 3/8″
AAU406 47469 80 – G 1/4″ G 1/4″ – –
AAU407 17684 100 8 G 1/4″ G 3/8″ – –
AAU408 19907 100 12 G 1/4″ G 1/2″ – –
AAU420 22357 100 9 G 1/4″ NPTF 1/4″-18 – –
AAU421 22358 100 9 G 1/4″ NPTF 3/8″-18 – –
AAU436 20737 150 – G 1/4″ – – –
TX119 38852600 100 20 KR 3/8″ – G 1/4″ –
TX120 38852700 80 24 G 1/4″ – KR 3/8″ –
TX121 38852900 100 18 G 1/8″ – G 1/4″ –
TX122 38853000 100 16 G 1/4″ – G 1/8″ –
AAU241** 38433 300 – G 1/4″ 9/16″-18 UNF – –
AAU242** 45042 240 – G 1/4″ 9/16″-18 UNF – –
AAU243** 45043 300 – G 1/4″ G 1/4″ – –
AAU244** 50842 300 44.2 9/16”-18 UNF M16x1,5 – –
AAU245** 51269 300 44 G1/4” M16x1,5 – –
AAE506** 51439 300 40 9/16”-18 UNF – M16x1,5 –
